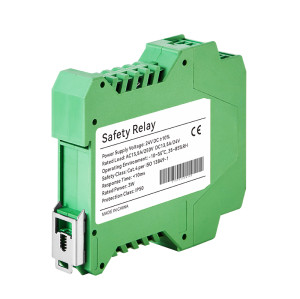

Sicherheitsrelais Ter-A
- Modell
- Ter-A
Eigentum
- Stromversorgung
- 24 V DC
- Relais-Sicherheitsausgang
- 3 Schließer + 1 Öffner (PNP oder NPN)
- Maximale Schaltleistung
- 12 A (Verteilt auf alle Sicherheitsausgangskontakte)
- Transistor-Signalausgang
- <500 mA 24 V DC
- Kontaktwiderstand
- <100 mΩ
- Größe
- 117 × 100 × 22,5 mm
- Verschmutzungsklasse
- 4 TYP
- Zertifikat
- ISO, CE, UL, FCC, TÜV
Auswertung
Darstellung
| Sicherheitsrelais Produktmodell | |||
| Sicherheitsrelais | Ter-A | ||
Zertifikat | ISO, CE, TYP 4 | ||
| Ausgabe | |||||||
| Stromversorgung | 24 V DC | ||||||
| Spannungstoleranz | +10 % / -20 % | ||||||
| Verlustleistung | 2,9 W | ||||||
| Ausgabe | PNP 3 Schließer + 1 Öffner | ||||||
| Transistor-Signalausgang | <500 mA 24 V DC | ||||||
Transistor-Signalausgang | <500 mA 24 V DC | ||||||
| Relaiskontaktkapazität | |||
| AC-1 | 6 A / 250 V AC / 1500 VA | ||
| AC-15 | 4 A / 240 V AC | ||
| DG-1 | 6 A / 24 V DC / 150 W | ||
| DG-13 | 4 A / 24 V DC | ||
Maximale Schaltleistung | 12 A (Verteilt auf alle Sicherheitsausgangskontakte) | ||
Kontaktwiderstand | <100 mΩ | ||
Mindestlast | 10 mA / 5 V | ||
Kontaktmaterial | AgSnO2 + 0,2µmAu | ||
| Allgemeiner Parameter | |||
| Ausgangssicherung (extern) | 5 A gL/gG | ||
| Release-Reaktionszeit | <30 ms (Vom Eingang zum Ausgang) | ||
| Überprüfen Sie den Widerstand am Ende der Eingabekomponente (Berührungskante/Teppich). | 1 kΩ ~ 10 kΩ | ||
| Elektrische Lebensdauer | 80.000 Mal | ||
Verschmutzungsklasse | 4 TYP | ||
Betriebstemperatur | -25℃ ~ 85℃ | ||
Luftfeuchtigkeit bei Betrieb | 35 % – 85 % (kein Eis oder Kondensation) | ||
Stoßspannungsfestigkeit | 2,5 kV | ||
Schutzniveau | Gehäuse IP30, Klemmen IP20, empfohlen für den Einbau in Schaltschrank oder Gehäuse IP54 | ||
Lagertemperatur | -40℃ ~ 105℃ | ||
Schalenmaterial | Flammhemmendes PA66 | ||
Größe | 117 × 100 × 22,5 mm | ||
