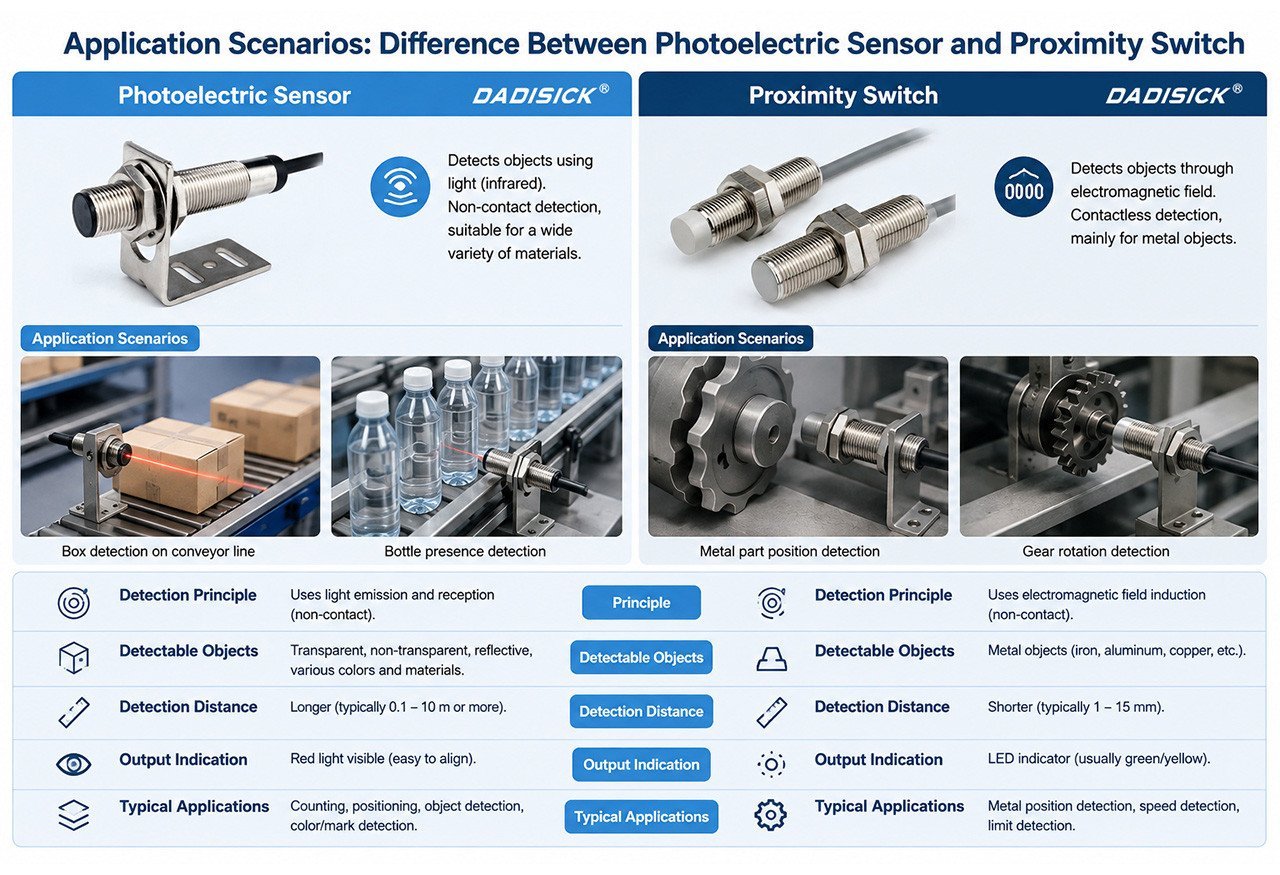

Fotoelektrischer Schalter vs. Näherungsschalter: Welcher passt zu Ihrer Anwendung?

Eine fotoelektrische Schaltung und ein Näherungsschalter können beide die Anwesenheit, Position oder den Durchgang eines Objekts erfassen, ohne das Ziel physisch zu berühren. Doch sie arbeiten nach völlig unterschiedlichen Prinzipien: Die eine nutzt einen Lichtstrahl, die andere ein elektromagnetisches Feld. Wählen Sie den falschen, riskieren Sie Fehlkennungen, Fehlauslösungen, vorzeitigen Ausfall oder einen Sensor, der Ihr Produkt auf der Linie schlicht nicht „sieht". Dieser Leitfaden erklärt, wie jeder funktioniert, wo er überzeugt, wo er an Grenzen stößt, und wie Sie den richtigen DADISICK-Sensor für Ihre Anwendung auswählen.

Was ist ein fotoelektrischer Schalter?

Ein fotoelektrischer Schalter (Fotoelektrischer Sensor) ist ein elektronisches Bauteil, das ein Objekt durch die Veränderung eines Lichtstrahls erkennt. Er sendet Licht aus – typischerweise eine sichtbare rote LED oder Infrarot-/Laserlicht – und registriert das Ziel über eine von drei Betriebsarten:

• Durchgangsschranke (Through-beam): Sender und Empfänger sitzen einander gegenüber; das Objekt unterbricht den Strahl.
• Reflexionsschranke (Retro-reflective): Der Strahl wird von einem Reflektor zum Empfänger zurückgeworfen; das Objekt blockiert ihn.
• Diffusreflexionsschranke: Der Sensor sendet und empfängt zugleich; das Objekt wirft das Licht zum Empfänger zurück.

Da die Erkennung auf Licht und nicht auf Kontakt beruht, kann ein fotoelektrischer Schalter nahezu jedes Material erfassen – Metall, Kunststoff, Holz, Karton, Glas oder transparente Folie –, sofern es mit dem Strahl interagiert. Die DK-GF43 Universal-Vierkant-Fotoelektrische Sensoren von DADISICK decken alle drei Modi in einer Familie ab: Diffusreflexion bis 150 mm, Reflexion bis 2 m und Durchgangsschranke bis 10 m, betrieben mit DC 12–24 V in einem PC-Gehäuse mit Schutzart IP65 für −25 bis +55 °C.

Was ist ein Näherungsschalter?

Ein Näherungsschalter (Näherungssensor) erfasst ein Objekt berührungslos, indem er ein Sensorfeld erzeugt. Der gängigste industrielle Typ ist der induktive Näherungsschalter, der ein elektromagnetisches Feld erzeugt und reagiert, wenn ein leitfähiges (meist metallisches) Ziel in es eintritt. Ein kapazitiver Näherungsschalter erweitert die Erkennung auf die meisten Materialien einschließlich Nichtmetallen, während Ultraschall-Näherungsschalter Schallwellen nutzen.

Induktive Näherungsschalter sind in der Metallverarbeitung für ihre Robustheit geschätzt. Der Standard-Induktive Näherungsschalter von DADISICK ist in den Gewindehäusern M8, M12, M18 und M30 mit einem Erfassungsbereich von 2–8 mm, DC 10–30 V 3-Draht-Betrieb und wählbaren NPN/PNP-, NO/NC-Ausgängen in einem Edelstahlgehäuse erhältlich. Für Gefahrenbereiche bietet der Explosionsgeschützte Induktive Näherungsschalter Größen von M4 bis M30, 0,8–30 mm Bereich, 6–12 VDC NAMUR-Betrieb sowie CE/ROHS-Konformität für chemische, öl- und gasgefüllte Umgebungen.

Fotoelektrischer Schalter vs. Näherungsschalter: Der grundlegende Unterschied

Erfassungsprinzip: Lichtstrahl vs. elektromagnetisches Feld

Die grundlegende Trennung liegt im Was wird erfasst. Ein fotoelektrischer Schalter liest einen Lichtstrahl, „sieht" also die physische Anwesenheit eines Objekts unabhängig von dessen Material. Ein Näherungsschalter liest ein Feld, sodass ein induktives Modell auf die Leitfähigkeit von Metall reagiert und nicht auf die Form des Objekts. Wenn auf Ihrer Linie gemischte Materialien bewegt werden, ist die fotoelektrische Erkennung in der Regel sicherer; wenn Sie ausschließlich Metall verarbeiten, ist ein induktiver Näherungsschalter einfacher und günstiger.

Zielmaterial: Jedes Material vs. Metall (meist)

Ein fotoelektrischer Schalter erfasst nahezu alles mit ausreichender Reflektivität – selbst transparente Flaschen oder farbige Kartons. Ein induktiver Näherungsschalter erfasst nur Metall; Kunststoff, Holz oder Flüssigkeiten lösen ihn nicht aus. Ein kapazitiver Näherungsschalter erweitert dies auf Nichtmetalle, büßt jedoch etwas Präzision ein. Wenn das Zielmaterial variiert, greifen Sie standardmäßig zur Fotoelektrik.

Erfassungsdistanz: Meter vs. Millimeter

Hier gehen die beiden scharf auseinander. Fotoelektrische Schalter reichen weit – DADISICK-Durchgangsschranken erfassen bis zu 10 m. Induktive Näherungsschalter arbeiten im Millimeterbereich (typisch 2–30 mm). Müssen Sie aus der Distanz oder über ein breites Förderband erfassen, gewinnt die Fotoelektrik; erfolgt die Erkennung direkt an einer Maschinenfläche, reicht ein Näherungsschalter.

Umgebungsempfindlichkeit: Staub/Licht vs. Metallstörungen

Ein fotoelektrischer Schalter kann von Staub, Ölfilm, starkem Nebel, starker Umgebungshelligkeit oder einem Ziel, das zu dunkel oder zu reflektierend ist, getäuscht werden. Ein Näherungsschalter ist gegen diese optischen Probleme immun, kann aber durch nahes Metall oder unsachgemäße Abschirmung beeinträchtigt werden. In einer schmutzigen, öligen oder hell beleuchteten Anlage erweist sich ein induktiver Näherungsschalter oft als stabilere Wahl.

Vorteile eines fotoelektrischen Schalters

Vorteile eines Näherungsschalters

Wo jeder an Grenzen stößt

Wann ein fotoelektrischer Schalter zu wählen ist

• Sie müssen nichtmetallische oder gemischte Materialien erfassen (Kartons, Flaschen, Kunststoffteile, Lebensmittelverpackungen).
• Die Erkennung erfolgt im mittleren bis langen Bereich (über wenige Zentimeter bis Meter).
• Sie müssen Artikel auf einer schnellen Linie zählen, vermessen oder positionieren, wo Kontakt unmöglich ist.
• Die Umgebung ist relativ sauber und kontrolliert (innen, wenig Staub, beherrschbare Beleuchtung).

Wann ein Näherungsschalter zu wählen ist

• Ihr Ziel ist Metall und sitzt dicht an der Sensorerfassungsfläche (typ. 2–30 mm).
• Die Umgebung ist rau – staubig, ölig, nass oder hell beleuchtet –, wo ein Objektiv versagen würde.
• Sie wünschen minimale Wartung und ein „einbauen und vergessen"-Metallsignal.
• Die Anwendung liegt in einem gefährlichen oder explosionsgefährdeten Bereich, der zertifizierte explosionsgeschützte Hardware erfordert.

Wichtige Faktoren vor der Auswahl

Häufig gestellte Fragen

Fazit

Ein fotoelektrischer Schalter ist die bessere Wahl, wenn Sie auf sauberen, schnellen Linien eine weitreichende, materialunabhängige, berührungslose Erkennung benötigen. Ein Näherungsschalter – insbesondere der induktive Typ – gewinnt bei der Kurzstrecken-Metallerkennung in schmutzigen, hellen oder gefährlichen Umgebungen, wo Robustheit wichtiger ist als Reichweite. Die richtige Antwort hängt von Ihrem Zielmaterial, der Erfassungsdistanz, den Betriebsbedingungen und dem Verkabelungsstandard ab.

Nicht sicher, welcher DADISICK-Sensor zu Ihrem System passt? Unsere Ingenieure helfen Ihnen bei Auswahl, Verkabelung und Integration des exakten Modells – von der DK-GF43-Fotoelektrikfamilie bis zu Standard- und explosionsgeschützten induktiven Näherungsschaltern –, mit den meisten Produkten auf Lager für schnellen Versand. Kontaktieren Sie das technische Team von DADISICK für eine Auswahlsempfehlung oder senden Sie eine Anfrage, um noch heute ein Angebot anzufordern. Entdecken Sie weitere Anwendungsleitfäden in unserem Blog.
